[Network Study] 후니의 쉽게 쓴 시스코 네트워킹 - Part 4



"4장 네트워크 장비에 관한 이야기" 시작!



---

SECTION 01
랜카드도 세팅해야 되나요?

---

• 랜카드

  • 랜에 접속하기 위한 카드처럼 생긴 장비
  • 유저의 데이터를 케이블에 실어 허브나 스위치, 혹은 라우터 등으로 전달
  • 목적지 주소가 자신의 랜카드 MAC address와 일치하면

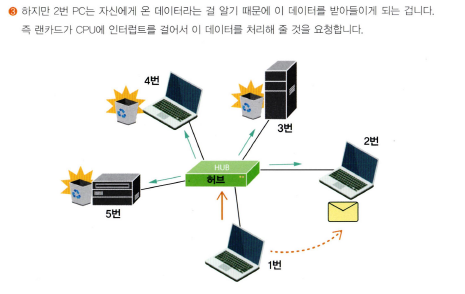

    자신에게 온 데이터를 CPU에게 전달(IRQ를 이용해 인터럽트)
  • 이더넷용 랜카드, 토큰린용 랜카드 그리고 FDDL, ATM용 랜카드 등으로 구분



---

SECTION 02
허브 이야기 그 첫 번째

---

• 허브

  • 멀티포트 리피터(Multiport Repeater)

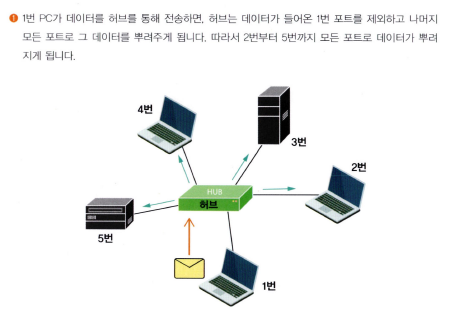

    한 포트로 들어온 데이터를 나머지 모든 포트로 뿌려줌

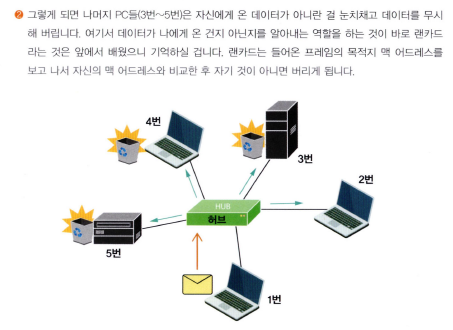

  • 랜카드가 설치된 각각의 PC들은 케이블을 타고 허브에 연결
    같은 허브에 접속된 모든 PC는 서로 통신 가능

허브에서 통신 과정

• 콜리전 도메인(Collision Domain)
  • 이더넷 허브의 경우 CSMA/CD의 적용을 받음
  • 같은 허브에 연결된 PC는 같은 콜리전 도메인에 있음
    즉, 같은 허브에 붙어있는 하나의 PC가 통신을 하게 되면 다른 모든 PC는 통신을 할 수 없고,
    같은 허브에 붙어있는 하나의 PC에서 콜리전이 발생하면 모든 PC가 영향을 받음



---

SECTION 03
허브의 한계

---

• 속도

  • Shared 허브
    콜리전 도메인 안에 있기 때문에 어느 한순간에는 한 PC만 데이터를 보낼 수 있음
• 콜리전 도메인 영역
  • 콜리전 영역 안에 PC가 많아질수록 콜리전 많이 발생



---

SECTION 04
허브 이야기 그 두 번째

---

• 허브 종류
  • 인텔리전트(Intelligent) 허브, 더미(Dummy) 허브, 세미인텔리전트(Semi-Intelligent) 허브
• 인텔리전트(Intelligent) 허브

  • 지능형 허브
  • NMS(네트워크 관리 시스템)를 통해서 관리되는지가
    인텔리전트 허브와 더미 허브를 나눔
  • NMS에서 모든 데이터를 분석 및 제어
    허브의 동작을 감시, 조정
  • Auto Partition
    문제의 PC가 연결된 포트를 찾아 자동으로 Isolation 시킴



---

SECTION 05
허브의 끝과 스위치의 시작

---

• 브리지(Bridge)/스위치(Switch)

  • 콜리전 도메인을 나누는 장비
  • 포트별로 콜리전 도메인이 나뉨
    한 PC에서 통신이 일어나면 나머지 모든 PC들을 기다려야 하는 허브와 달리
    스위치는 다른 PC들도 통신이 가능하게 함



---

SECTION 06
험한 세상의 브리지(다리?) 되어 그대 지키리

---

• 브리지

  • 콜리전 도메인 나누는 장비

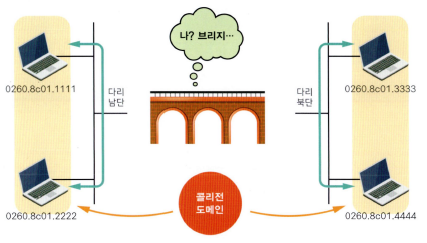

    허브로 만들어진 콜리전 도메인 사이를 반으로 나누고 중간에 다리를 놓음
  • 두 PC들이 다리 남단에서 통신을 하는 사이에도 다른 두 PC는 다리 북단에서 통신이 가능
  • 다리 남단에 있는 PC와 북단에 있는 PC가 통신을 할 때는 다리를 건너서 통신 이루어짐



---

SECTION 07
브리지/스위치의 기능

---

• 브리지/스위치 기능

  • Learning
  • Flooding
  • Forwarding
  • Filtering
  • Aging

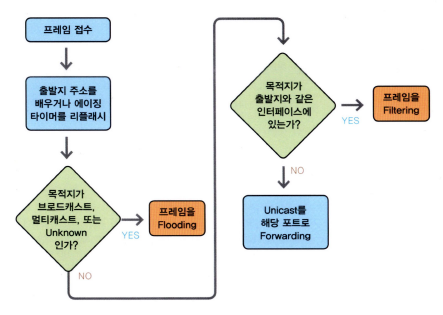

브리지에서 프레임의 흐름



---

SECTION 08
Looping(뺑뺑이)은 왜 생길까요?

---

• 루핑

  • 이더넷 특성상 네트워크가 종요해야 데이터 전송가능
    따라서 네트워크가 조용해지기까지 데이터 전송이 불가능한 상태
  • 목적지까지의 경로가 두 개 이상 존재하면, 반드시 루핑 발생
  • 루핑을 막는 것 - 스패닝 트리 알고리즘



---

SECTION 09
스패닝 트리되지 않는 스위치는 팥 없는 찐빵!

---

• 스패닝 트리 알고리즘(Spanning Tree Algorithm)

  • 스위치나 브리지에서 발생할 수 있는 루핑을 미리 막기 위해 두 개 이상의 경로가 발생하면
    하나를 제외하고 나머지 경로를 자동으로 막아두었다가
    기존 경로에 문제가 생기면 막아놓은 경로를 풀어서 데이터를 전송하는 알고리즘



---

SECTION 10
라우팅이냐, 스위칭이냐?

---

• 라우팅 단점

  • 라우터가 스위치보다 비쌈
  • 패킷 처리 속도가 스위치보다 느림
  • 라우팅 프로토콜, 네트워크 설정 등 구성의 어려움
• 라우터가 필요한 이유
  • 브로드캐스트 영역 나누기 위함
  • 패킷 필터링 기능 제공
  • QoS(Quality of Service) 기능 제공
