[Network Study] 후니의 쉽게 쓴 시스코 네트워킹 - Part 7(1)



"7장  라우터만 알면 네트워크 도사?"  시작!



---

SECTION 1
라우터를 한마디로 말하자면...

---

• 라우터

  • 서로 다른 네트워크 간 통신하게 하는 장비
  • 브로드캐스트 영역을 나눠주는 장비
  • '지능을 가진 경로 배정기'
  • 다양한 프로토콜의 라우팅 존재
    ex) IP, IPX, DECNET, AppleTalk 등



---

SECTION 2
라우터는 무슨 일을 할까요?

---

• 라우터 기능
  • Path Determination(경로 결정)
    데이터 패킷이 목적지까지 갈 수 있는 길을 검사하고, 어떤 길로 가는 것이 가장 적절한지를 결정
  • Switching(스위칭)
    길이 결정되면 그쪽으로 데이터 패킷을 스위칭
    (이때, 스위칭은 스위치가 해주는 일과는 다름)
  • 라우터가 기능을 수행하기 위해 CPU,  메모리, 인터페이스 가짐
• 라우팅 알고리즘(프로토콜)
  • 어디로 가는 것이 가장 빠르고 안저난 길일지 찾는 것
  • 가장 좋은 길을 찾기 위해 라우팅 테이블을 만들어 관리
  • 라우팅 테이블에는 어디로 가려면 어떻게 가야 하는지에 대한 지도 정보 존재



---

SECTION 3
라우터는 어떻게 생긴 녀석일까요?

---

• 다양한 라우터 존재
  • ISO, 시스코에서 라우터에 들어가는 소프트웨어
    어떤 라우팅 프로토콜을 지원하고, 어떤 보안 기능을 가질 지에 관한 라우터 운용에 대한 내용 존재
• 인터페이스
  • 라우터의 접속 포트
• 라우터 인터페이스
  • Ethernet
    내부 네트워크(LAN)와 접속할 때 사용하는 인터페이스
    내부의 허브나 스위치 등과의 연결을 위한 포트
  • Serial(WAN 포트)
    WAN과의 접속을 위해 사용하는 인터페이스
    외부 네트워크(리모트 구간)로의 연결을 위해 사용하는 포트



---

SECTION 4
라우팅 프로토콜과 라우티드 프로토콜

---

• 라우티드 프로토콜

  • 라우터가 라우팅을 해주는 고객(라우팅을 당하는)
  • 라우터라는 자동차를 타고 다른 네트워크로 여행을 떠나는 승객
• 라우팅 프로토콜(라우팅 알고리즘)
  • 라우터에 살면서 라우티드 프로토콜들에게 목적지까지 가장 좋은 길을 갈 수 있게 하는 역할
  • 자동차를 안전하고 빠르게 운전하는 기사
  • 라우터의 주요 기능인 길을 찾는 기능을 제공하는 것
    ex) RIP, IGRP, OSFP 등
  • 자신의 라우팅 테이블을 가지고 있으면서 자기가 찾아갈 경로에 대한 정보를 이곳에 기억
• 라우팅 테이블
  • 목적지, 목적지까지의 거리, 어떻게 가야하는지 등에 관한 정보 존재
  • 라우터마다 내용이 다름



---

SECTION 5
스태틱(Static) 라우팅 프로토콜과
다이내믹(Dynamic) 라우팅 프로토콜

---

• 스태틱 라우팅 프로토콜
  • 정해진 길만을 가기 때문에 라우터에 사람이 일일이 경로를 입력
  • 라우터 자체에는 부담이 없어 라우팅 속도 빠라지고, 라우팅 성능 좋아짐
    but 정해진 길에 문제 발생시 대처 능력 떨어짐
• 다이내믹 라우팅 프로토콜
  • 라우터가 알아서 길을 찾아감
  • 여러 가지 상황에 자동으로 대응할 수 있음
    but 라우터에 부담이 많아짐



---

SECTION 6
라우팅 테이블에 대한 이야기

---

• 라우팅 테이블

  • 라우터가 어떤 경로를 찾을 때 사용하는 것
    사용하는 라우터의 프로토콜에 따라 달라지며,
    라우터는 항상 최적의 경로를 찾아 라우팅 테이블에 유지
  • 위의 그림에서 중앙에 라우터에 라우팅 테이블 존재
  • 목적지와 목적지에 가려면 어느 인터페이스로 가야 하는지를 자신의 라우팅 테이블에 저장
    E0는 이더넷 인터페이스 0번
    S0는 시리얼 인터페이스 0번
    T0는 토큰링 인터페이스 0번
  • 라우터는 전원을 키는 순간 라우팅 테이블을 만들고,
    어떤 패킷이 길 안내 요청 시 라우팅 테이블을 보고 길을 안내
    전원이 꺼지면 라우팅 테이블 모두 삭제(RAM에 올라가기 때문)



---

SECTION 7
AS, 그리고 내부용과 외부용 라우팅 프로토콜

---

• AS(Autonomous System)
  • 하나의 네트워크 관리자에 의해서 관리되는 라우터들의 집단
  • 라우터를 AS 그룹으로 묶는 이유는 라우터가 가지는 정보를 효율적으로 관리하고
    인터넷 서비스를 좀 더 간편하게 제공하기 위함
  • AS 안에 잇는 라우터들은 자신의 AS에 속해 있는 라우터에 대한 정보만 알고 있으면 됨
    AS 밖으로 나갈 때에는 문지기 라우터(ASBR)에게 정보를 물어봐서 밖으로 나감
  • 라우터들은 인터넷에 접속하더라도 전 세계의 모든 네트워크에 대한 정보를 다 가지고 있을 필요가 없고,
    자신이 속한 AS에 대한 정보만 가지면 됨
• AS 내부에서 사용하는 라우팅 프로토콜
  • Interior Routing Protocol 또는 Interior Gateway Protocol(IGP)
    ex) RIP, IGRP, EIGRP 등
• AS 외부에서 서로 라우팅 정보를 주고 받기 위해 사용하는 프로토콜
  • Exterior Routing Protocol 또는 Exterior Gateway Protocol(EGP)
    ex) EGP, BGP 등

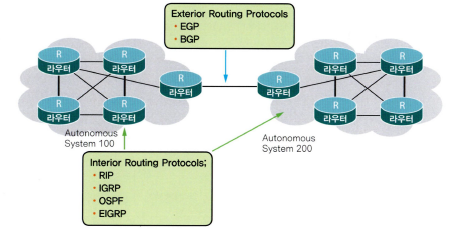

구름으로 보이는 것이 하나의 AS



---

SECTION 8
라우터 구성의 시작

---

라우터 설치에 관한 내용 Skip..!

• 라우터 구성 방법
  • 콘솔 케이블을 통한 구성
  • 원격지에서 모뎀을 이용한 구성
  • IP 주소가 세팅된 다음에 네트워크를 통해서 접속하는 텔넷을 이용한 구성
  • 네트워크 관리 시스템이 있는 곳에서 사용하는 NMS를 이용한 구성
  • 미리 구성된 파일을 저장했다가 나중에 라우터를 다운로드하는 TFTP 서버를 이용한 구성



---

SECTION 9
라우터의 중요한 몇 가지 모드



---

• 유저모드

  • 주로 테스트, 현재 상태 확인
  • 라우터의 구성 파일을 보거나 변경 불가
  • '>'가 있는 것
• 프리빌리지드(Privileged) 모드
  • 운영자 모드
  • 모든 라우터의 명령 가능
    구성을 복나 변경 가능
  • '#'이 있는 것
• 구성(Configuration) 모드
  • 구성 파일을 변경하는 경우에 사용하는 모드
  • 프리빌리지드 모드에서 들어갈 수 있음
• 셋업(Setup) 모드
  • 라우터를 처음 구매해서 파워를 켰거나 라우터에 구성에 파일이 없는 경우
    라우터가 부팅하면서 자동으로 들어가는 모드
• RXBOOT 모드
  • 라우터의 패스워드를 모르거나 이미지 파일(IOS)에 문제가 생긴 경우
    복구를 위해 사용



---

SECTION 10
라우터 안에는 어떤 것들이 살까요?

---

라우터 내부

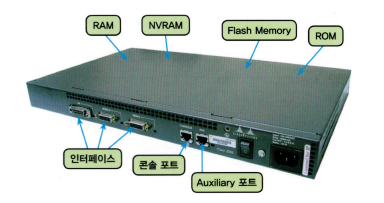

• 시스코 2500 시리즈 라우터
  • RAM
    라우터를 운용하는 시스템 올라감
    그다음에 라우팅 테이블 올라감
    구성 파일이 올라감
  • NVRAM(Non Volatile RAM)
    비휘발성 메모리
    구성 파일 저장
  • Flash Memory
    라우터의 운영체제(IOS) 저장
  • ROM
    파워가 켜지면 어떤 순서로 라우터 스스로의 상태를 점검하고,
    어디서 운영체제(IOS)를 가져다 메모리에 올릴 것인지 등을 적음
• ISR(Intergrated Services Router) 라우터
  • 여러 가지 서비스가 포함된 라우터
  • 서비스
    네트워크에 꼭 필요한 기능이 라우터 안에 포함
    ex) 보안, 무선, VoIP 등



---

SECTION 11
내가 가진 라우터의 현재 정보는 모두 이곳에!

---

라우터 내부

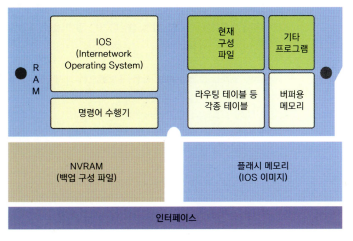

그림을 보면 라우터의 각종 메모리에 어떤 것들이 저장되는지 알 수 있음



---

SECTION 12
라우터 셋업 모드

---

• 셋업 모드
  • 가장 쉬운 라우터 세팅 모드
  • 라우터를 처음 사서 부팅 시 자동으로 셋업 모드에 들어감



---

SECTION 13
라우터에 명령어를 입력하는 두 번째 방법

---

• 구성 모드
  • 셋업 모드의 방식 대신 정밀하게 셋업 시 사용
